澆jiao注zhu料liao又you稱cheng耐nai火huo澆jiao注zhu料liao，是shi一yi種zhong由you耐nai火huo物wu料liao和he結jie合he劑ji等deng製zhi成cheng的de粒li狀zhuang和he粉fen狀zhuang材cai料liao的de混hun合he物wu。它ta在zai使shi用yong時shi經jing一yi定ding程cheng度du的de攪jiao拌ban，使shi之zhi趨qu於yu均jun勻yun化hua，而er且qie具ju有you一yi定ding的de流liu動dong施shi工gong性xing，還hai具ju有you合he適shi的de施shi工gong時shi間jian和he硬ying化hua時shi間jian，若ruo用yong澆jiao注zhu方fang式shi令ling其qi幹gan燥zao成cheng型xing，則ze被bei稱cheng之zhi為wei不bu定ding形xing耐nai火huo材cai料liao。澆jiao注zhu料liao可ke以yi不bu經jing燒shao成cheng工gong序xu，澆jiao注zhu體ti使shi用yong時shi需xu烘hong烤kao。它ta同tong耐nai火huo磚zhuan比bi較jiao，更geng適shi合he複fu雜za、異形結構施工，具有生產工藝簡單（因無固定尺寸要求，省去機壓和燒成工序）

、便於機械化施工
、施工速率快等特點，在某些熱工設備上使用效果比耐火磚好。

　　澆注料的最大的優勢是整體性好，但是當施工麵積過大時，如麵積大於2平方米~3平(ping)方(fang)米(mi)時(shi)，不(bu)留(liu)膨(peng)脹(zhang)縫(feng)的(de)澆(jiao)注(zhu)料(liao)有(you)可(ke)能(neng)會(hui)產(chan)生(sheng)不(bu)規(gui)則(ze)的(de)斷(duan)裂(lie)。這(zhe)種(zhong)裂(lie)紋(wen)的(de)產(chan)生(sheng)，是(shi)耐(nai)火(huo)材(cai)料(liao)受(shou)熱(re)膨(peng)脹(zhang)或(huo)者(zhe)使(shi)用(yong)後(hou)冷(leng)卻(que)降(jiang)溫(wen)收(shou)縮(suo)造(zao)成(cheng)的(de)。根(gen)據(ju)澆(jiao)注(zhu)料(liao)施(shi)工(gong)部(bu)位(wei)的(de)結(jie)構(gou)的(de)不(bu)同(tong)情(qing)況(kuang)
，澆(jiao)注(zhu)料(liao)施(shi)工(gong)部(bu)位(wei)結(jie)構(gou)越(yue)複(fu)雜(za)，產(chan)生(sheng)的(de)裂(lie)紋(wen)越(yue)不(bu)規(gui)則(ze)。產(chan)生(sheng)這(zhe)些(xie)裂(lie)紋(wen)如(ru)果(guo)不(bu)及(ji)時(shi)處(chu)理(li)，會(hui)隨(sui)著(zhe)使(shi)用(yong)時(shi)間(jian)的(de)延(yan)長(chang)而(er)逐(zhu)漸(jian)擴(kuo)大(da)。裂(lie)紋(wen)通(tong)常(chang)寬(kuan)度(du)狹(xia)小(xiao)，但(dan)深(shen)度(du)很(hen)容(rong)易(yi)貫(guan)穿(chuan)
，產(chan)生(sheng)的(de)裂(lie)紋(wen)通(tong)常(chang)無(wu)法(fa)完(wan)全(quan)修(xiu)複(fu)
，修(xiu)補(bu)裂(lie)紋(wen)隻(zhi)能(neng)采(cai)取(qu)填(tian)充(chong)耐(nai)火(huo)纖(xian)維(wei)
、塗(tu)罐(guan)耐(nai)火(huo)泥(ni)漿(jiang)等(deng)方(fang)法(fa)。以(yi)上(shang)方(fang)法(fa)通(tong)常(chang)難(nan)以(yi)施(shi)工(gong)，也(ye)很(hen)難(nan)完(wan)全(quan)修(xiu)複(fu)受(shou)損(sun)澆(jiao)注(zhu)體(ti)。即(ji)使(shi)修(xiu)複(fu)了(le)，在(zai)未(wei)預(yu)留(liu)膨(peng)脹(zhang)縫(feng)的(de)情(qing)況(kuang)下(xia)，依(yi)然(ran)會(hui)在(zai)其(qi)他(ta)部(bu)位(wei)出(chu)現(xian)開(kai)裂(lie)。

　　為了避免裂紋的產生
，尤其是貫穿裂紋的產生，澆注料通常都采取分塊澆注施工。澆注料的分塊施工應結合使用工況、施工厚度

、施工難度、材料特性等情況進行設置，通常按邊長不超過2米~3米進行留設，膨脹縫間距越短越能降低不規則裂紋的產生，但過小的膨脹縫間距將大幅 增加施工難度
，膨脹縫留設時應嚴禁形成通縫。單層結構施工時
，澆注料的膨脹縫處應注意采用“Z”字形、“凹凸”等形式留設。多層結構不同耐火層的膨脹縫應錯縫施工。膨脹縫支設材料應選用脹縫板、纖維氈等柔軟耐高溫材料。采用波紋板時，遇到受熱麵鋪設時應注意將受熱麵側 的波紋拉直
，避免波紋擠壓受熱麵導致局部脫落。膨脹縫的留設還應繞過錨固件、燒嘴、人孔、熱電偶孔等特殊結構，應在設計和施工前進行充分考慮
，支模後進行重點檢查，避免特殊部位膨脹縫設置不當造成的缺陷。

　　分塊施工的澆注料，一方麵降低了不規則裂紋的產生，延長了使用壽命；另一方麵使爐襯結構界限分明，方便維護檢修。當然

，分塊施工也增加了施工難度
，應注意合理設計分塊尺寸以及合適的支模方式。

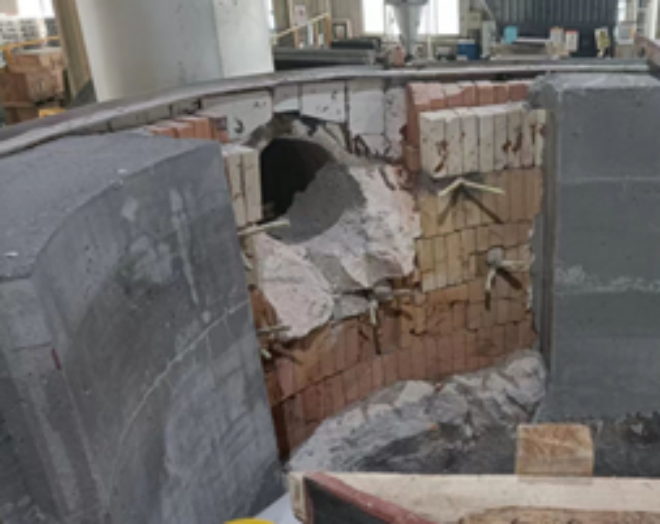

圖一  不分塊施工產生的不規則裂紋

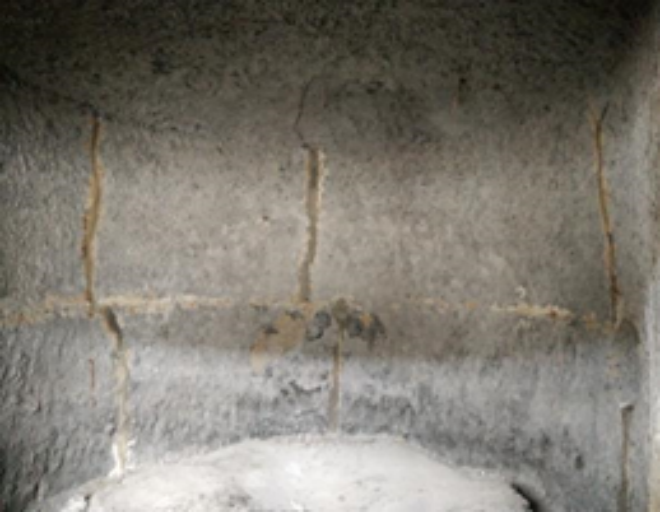

圖二 澆注料分塊施工
